基于SEM与EDS表征的化学镀镍/金(ENIG)PCB焊盘失效分析
2026-04-14【前言】

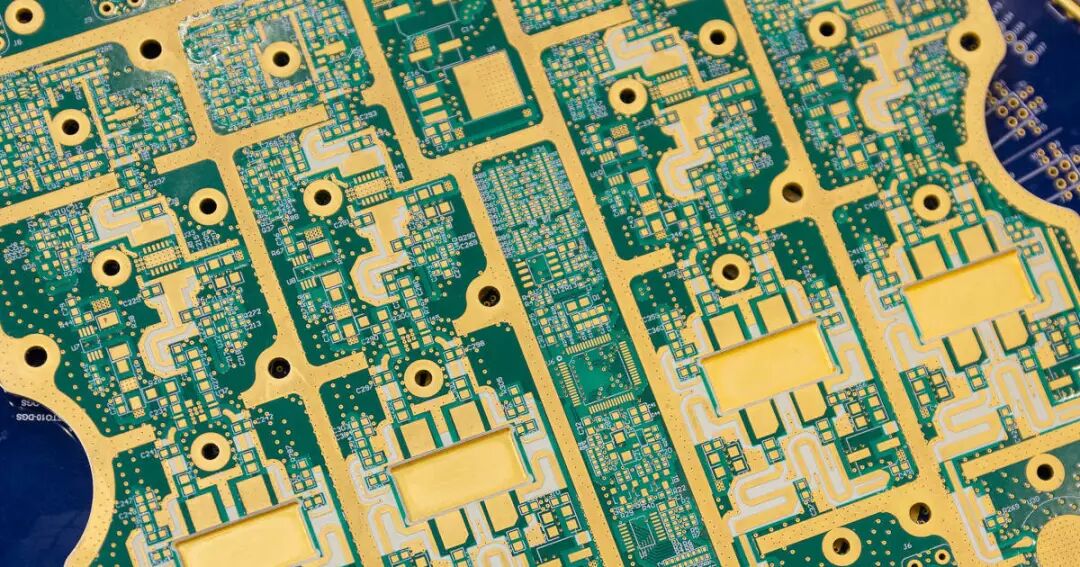

随着电子设备线路设计日趋复杂与无铅化要求的严格推行，印制电路板（PCB）表面化学镀镍/金（ENIG）工艺因其出色的平整度和良好的导电性，被业界誉为"万能涂层"。然而，受制于复杂的工艺条件，ENIG处理往往面临一项难以克服的隐患——镍腐蚀（俗称"黑盘"现象）。近日，某企业委托针对其生产线中出现的大批量PCB焊盘焊接失效问题进行了深度的"把脉问诊"。
一、客户痛点与背景
某企业在生产化镍金PCB后，于焊接贴件客户端发现严重异常：PCB焊盘出现了明显的润湿不良，表面存在大面积的拒焊及缩锡现象。该问题严重影响了产品的可靠性与生产良率，客户紧急委托寻找失效真因。
二、分析与测试过程
接到样品后，国高材分析测试中心专家团队迅速响应，制定了从宏观到微观、从无损到破坏性物理分析的系统化排查方案。
1. 外观检查与镀层厚度测量
首先，对不良焊盘进行了外观筛查，确认了拒焊与缩锡的宏观形貌。随后，利用X射线荧光光谱仪（XRF）对化镍金镀层厚度进行了精准测量。
金层厚度：0.015～0.022 μm
镍层厚度：3.43～3.65 μm
初步判定： 整体镀层厚度均偏薄，这可能为后续的氧化失效埋下了隐患。
2. 表面微观形貌与成分分析（SEM & EDS）
为探究表面拒焊的根本原因，利用扫描电子显微镜（SEM）及X射线能量色散谱仪（EDS）对焊盘表面进行了深度观测。
SEM形貌观察： 高倍显微镜下，清晰可见焊盘表面存在严重的龟裂现象，且裂痕主要沿着晶界扩散。
EDS成分分析： 检测出较高的Ni、Au含量（推测是镀金层的晶界开裂导致下层镍原子向上迁移），更关键的是，检测到了异常偏高的O（氧）元素含量，表明镍层已发生严重氧化腐蚀。

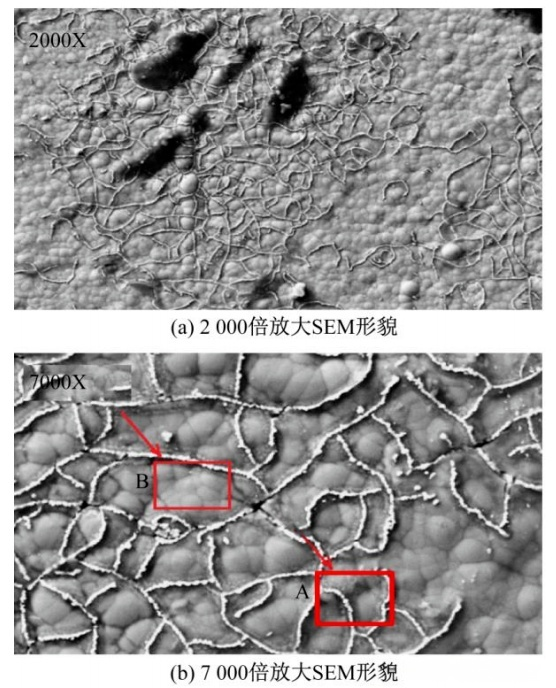

▲ PCB焊盘表面SEM图

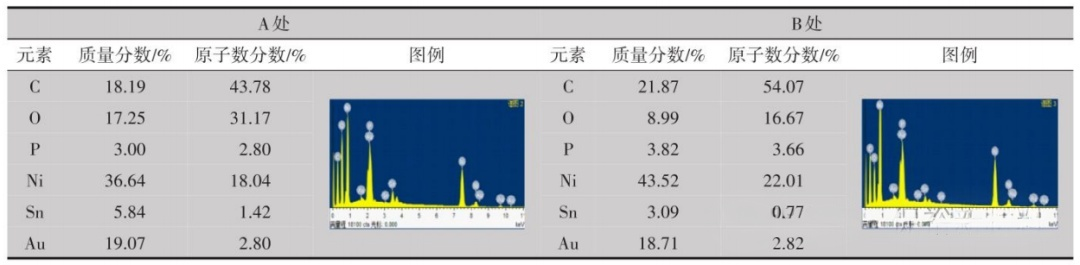

▲ PCB焊盘表面EDS分析
3. 垂直金相切片深度剖析
为确认镍层的内部健康状况，技术人员在PCB焊盘位置制作了垂直金相切片，对截面进行了"解剖式"微观分析。
光学显微镜观察： 同批次未焊接裸板切片发现，化镍金镀层表面不平整，存在明显的镀层凹陷缺陷。
截面SEM观察： 放大20000倍视图下，部分镍层出现集中微裂纹，呈现连续镍腐蚀现象（黑盘），腐蚀深度达300～400 nm。
截面EDS成分对比： 正常区域P含量在7%～11%正常范围内；腐蚀区域Ni含量明显低于正常值，O含量显著偏高。

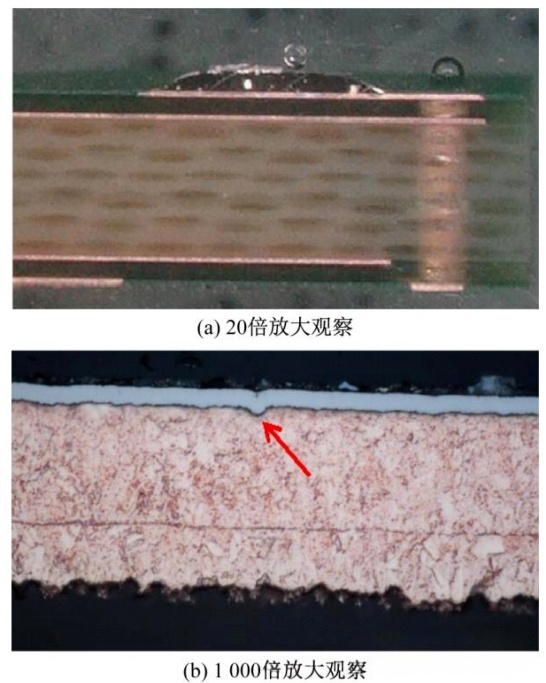

▲ 垂直方向金相切片照片

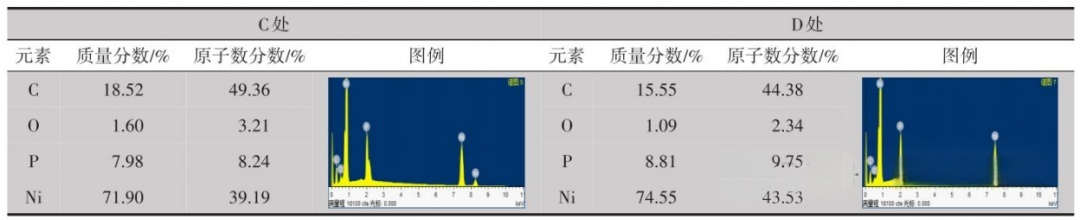

▲ 正常镍层区域和镍腐蚀区域EDS分析
三、失效机理与结论
综合以上详实检测数据，出具最终失效诊断结论：
本次PCB焊盘上锡不良的直接诱因是严重的镍层腐蚀（黑盘现象）。
其演变机理为：在浸金工艺过程中，由于镀层结构缺陷，镍层表面遭受过度氧化反应，大体积的金原子不规则沉积导致晶粒粗糙多孔。表面出现严重龟裂后，镍层裂纹暴露于空气中发生持续的化学电池效应与氧化反应，形成深度达300～400 nm的连续腐蚀层。这层疏松的氧化镍层阻碍了焊料与纯镍的有效金属互化物（IMC）结合，最终导致焊点容易剥离，出现拒焊和缩锡现象。
四、改善建议
基于溯源结果，提出三项针对性工艺整改建议：
优化ENIG工艺参数： 严格管控浸金槽的药水活性与浸金时间，避免对镍层造成过度攻击。
加强镀层厚度管控： 调整化学镍和浸金的工艺配比，改善目前镀层整体偏薄的现状。
来料与过程监控： 建议在量产前引入金相切片与SEM微观抽检机制，将表面龟裂和微腐蚀拦截在前端。
【关于我们】

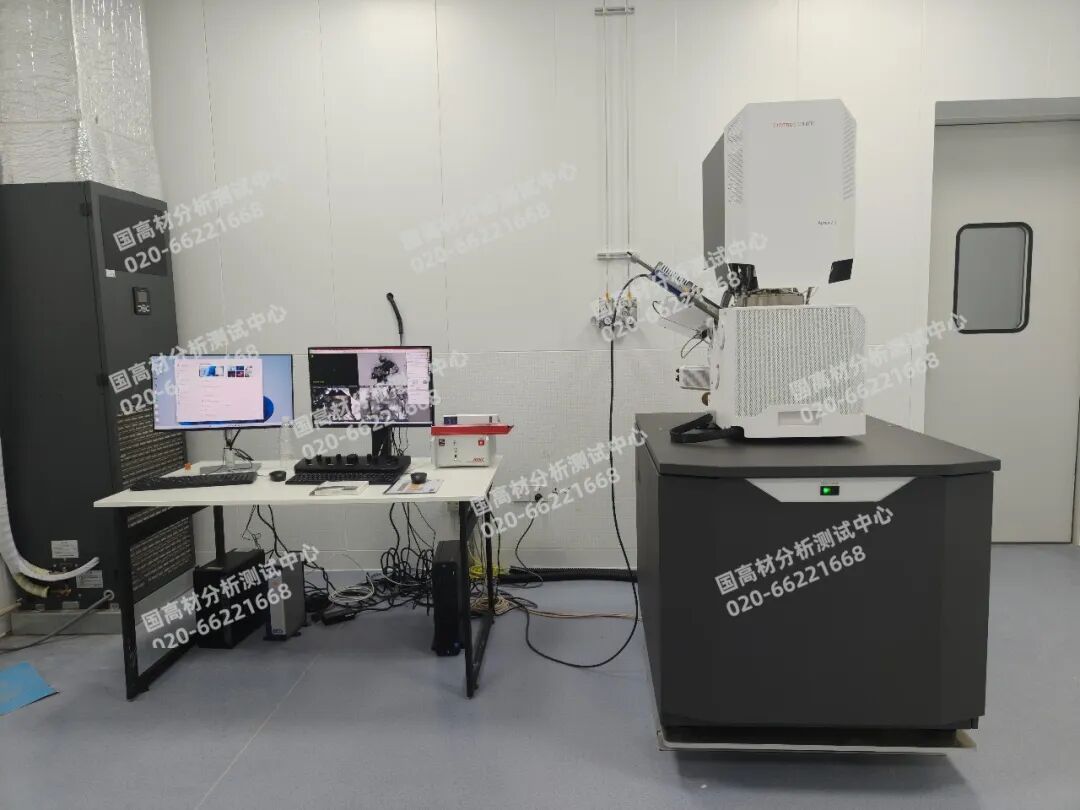

▲ 场发射扫描电镜
