电池材料在纳米尺度到底"脆"在哪？纳米压痕仪一针下去，硬度、模量、应力应变全部"号"出来
2026-05-25在新能源电池的研发与制造中，人们通常将目光聚焦于比容量、库仑效率、离子电导率等“电化学”指标。然而，一个不可忽视的行业共识正在成为阻碍电池寿命和安全性进一步跨越的瓶颈——电池不仅是一个复杂的电化学系统，更是一个剧烈的“力-电-化学”多场耦合机械系统。
在电池的充放电循环中，由于锂离子的反复脱嵌，活性材料颗粒会产生巨大的体积涨缩（如高镍三元正极约 2%~6% 的各项异性膨胀，硅碳负极甚至高达 300% 以上）。这种微观层面日复一日的“机械运动”，会导致正极颗粒出现晶间裂纹、负极 SEI 膜反复破裂、活性物质脱落以及固态电池固-固界面层脆裂剥离。由于这些材料和器件的尺度往往在微米甚至纳米级，传统的宏观拉伸、弯曲试验机对此无能为力。此时，纳米压痕技术（Nanoindentation）便成了不可或缺的微观探针。
通过精密的纳米压痕仪对电池材料（颗粒、薄膜或电解质）进行微区压入，我们能够直接获得并反演出四种最关键的力学特性表征指标：
1. 载荷-位移曲线（Load-Displacement Curve）
这是纳米压痕测试最基础、最直接的输出，相当于微观力学的“指纹”。它完整记录了压针压入样品（加载）直至最大深度，再提起来（卸载）的全过程。

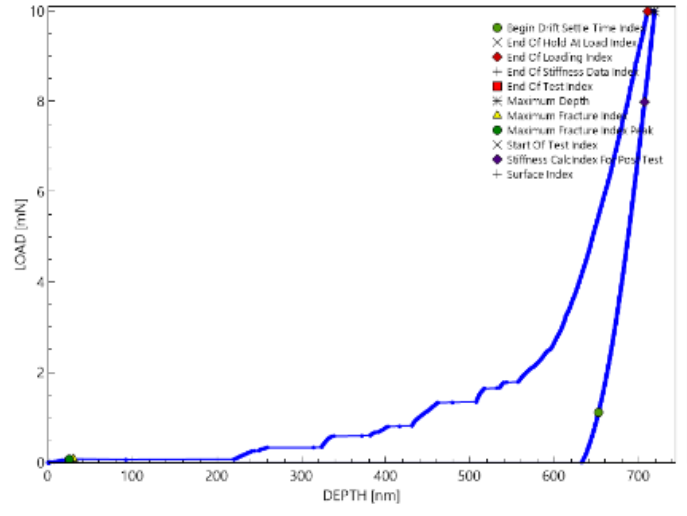

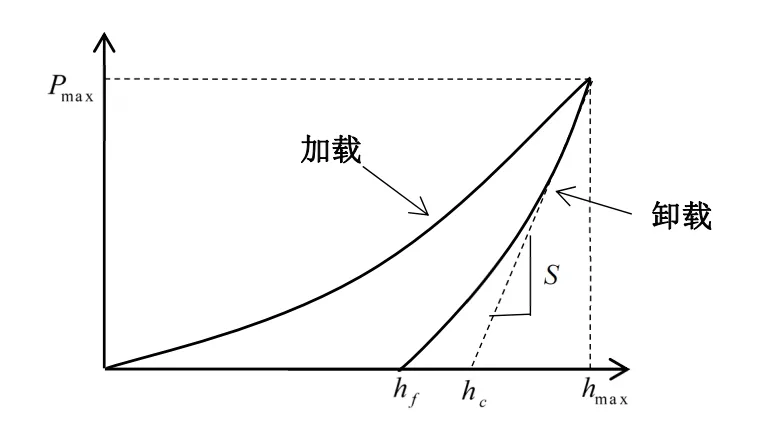

图1 典型载荷位移曲线
图2 压头压入材料的示意图
曲线的加载段斜率反映了材料对抗变形的综合刚度，而卸载段的斜率则代表材料的弹性恢复特征。加载与卸载曲线围成的闭合区域面积，代表了材料在压入过程中消耗的塑性功，是评估材料脆韧性演化的基础。
2. 硬度（Hardness, H）
由最大载荷除以压针与样品的微观接触面积计算得出（H = Pmax/ Ac）。在电池材料中，硬度直接反应了颗粒或涂层在承受电池组装压实、机械挤压时抵抗不可逆塑性变形的能力。硬度过低意味着材料易发生不可逆形变或晶格坍塌。

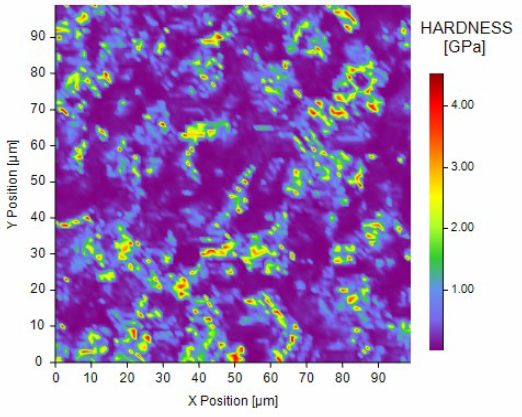

图3 正极涂层的硬度的纳米压痕成像
3. 弹性模量（Young's Modulus, E）
通过经典 Oliver-Pharr 模型从卸载曲线的初始斜率（弹性接触刚度 S = dP/dh）中反演计算而来。弹性模量决定了材料“刚性”的大小。在同样发生体积形变（嵌锂膨胀）时，材料的弹性模量越大，其内部自发产生的微观内应力就越剧烈，越容易“宁折不弯”产生微裂纹。
4. 应力-应变曲线（Stress-Strain Curve）
利用纳米压痕仪特有的球形压针测试配合先进制备的反演算法，可将载荷-位移数据转化为微区的应力-应变图。它能够直接定量出电池颗粒或固体电解质表面的屈服强度（Yield Strength）、加工硬化指数及断裂能，为电化学-力学仿真提供最直接的基础物理参数。

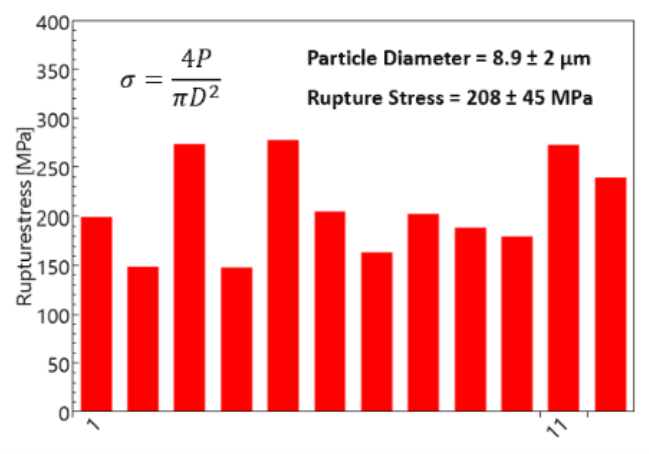

图4 原位颗粒压缩中的载荷-压缩量曲线（上）和测得的断裂应力（下）
1. 在研发（R&D）端：指导材料结构设计
抑制正极单颗粒“粉化”： 以高镍三元（如 NMC811）为例，脱锂时由于晶格常数骤变会产生极强的异向应力。通过国高材测试中心测试不同荷电状态（SOC）下的单颗粒弹性模量（E），研发人员可以精准捕捉材料在哪个电压段最“脆”，从而针对性地开展元素掺杂（如 Al、Ti）或包覆改性，提升颗粒的力学稳定。
全固态电池“固-固界面”稳定性调控： 在全固态电池中，锂枝晶容易顺着固体电解质（如 LLZO 或硫化物）的晶界穿透。利用纳米压痕仪测量晶界与晶粒内部的硬度差异，可以精准评估电解质的断裂韧性。根据 Monroe-Newman 准则，只有固体电解质的剪切模量达到金属锂的 2 倍以上，才能有效抑制锂枝晶穿透。纳米压痕仪提供的精准模量数据，是验证这一设计的核心依据。
新型负极与粘结剂的高效匹配： 硅负极在膨胀时容易导致电极结构瓦解。研发人员通过测试不同配方粘结剂（PAA、聚酰亚胺 PI 等）与硅碳复合材料的纳米级屈服强度和弹性恢复率，可以筛选出具备强韧弹性网状结构的粘结剂，牢牢锁住硅颗粒。
2. 赋能生产（Production）端：优化工艺与质量控管
极片辊压（压实）工艺的“黄金窗口”： 极片辊压是为了提高能量密度，但盲目追求高压实密度会导致正极颗粒直接被压碎，引发后续循环寿命暴跌。通过对涂覆极片实施微观压痕测试，得出极片活性层的整体屈服应力。生产工程师据此可精确计算出辊压机的压力极限，设定既能保证高能量密度、又不破坏颗粒结构的“黄金工艺窗口”。
批次稳定性控制与前驱体质检： 纳米压痕测试可以作为前驱体和正负极主材的微观品质把关工具。当某一批次材料的微观硬度或脆性偏离标准线时，说明其烧结工艺或微观结晶度存在缺陷，能够在宏观电化学测试前，提前拦截不合格批次，大幅降低工业试错成本。
电池材料往往具有尺度极小（几微米）、结构多孔、环境敏感（极易氧化或吸水吸潮）等特点，普通的微观硬度测试极易产生巨大误差。
接触零点为材料表面高峰时，得到的峰值载荷小于光滑表面，当接触零点为材料表面低谷时，峰值载荷大于光滑表面。随着均方根粗糙度σ 的增大，载荷-位移曲线变得越来越分散。压入深度越大，表面粗糙度测试的结果的影响越小。
2. 压入深度
在纳米压痕测试中，粗糙表面对测量结果的影响规律为：压头与试件刚接触时，位移接近于 0，载荷偏差为负值，且绝对值最大，出现这个负向大偏差是由于压深度小，出现了压痕尺寸效应；之后随着压深的增加，偏差的绝对值逐渐减小，当压深达到某一值时，偏差为零；当压深继续增加时，偏差为正值，且随着压深增大而逐渐达到极限值；之后，随着偏差随着压深的增加逐渐减小。因此，在纳米压痕测量时，需根据测量的试样表面粗糙度特征，选取合理的测量深度，减小测量误差。
3. 压头磨损

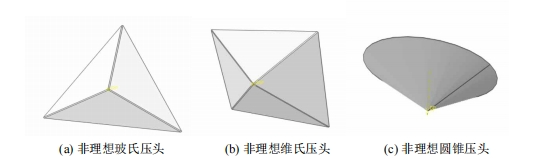

建立存在尖端半径的玻氏、维氏、圆锥压头的纳米压痕模型，分析其在不同尖端半径和压入深度下的载荷位移曲线、应力云图，并计算了硬度和弹性模量。发现硬度和弹性模量随着深度的减小而增大，随后趋于定值，硬度表现出了更显著的压痕尺寸效应；相同压入深度下，尖端半径越大，计算得到的硬度和弹性模量越大；在小压深范围采用玻氏压头的测量值更精确。
携手国高材，解锁电池材料无限潜能

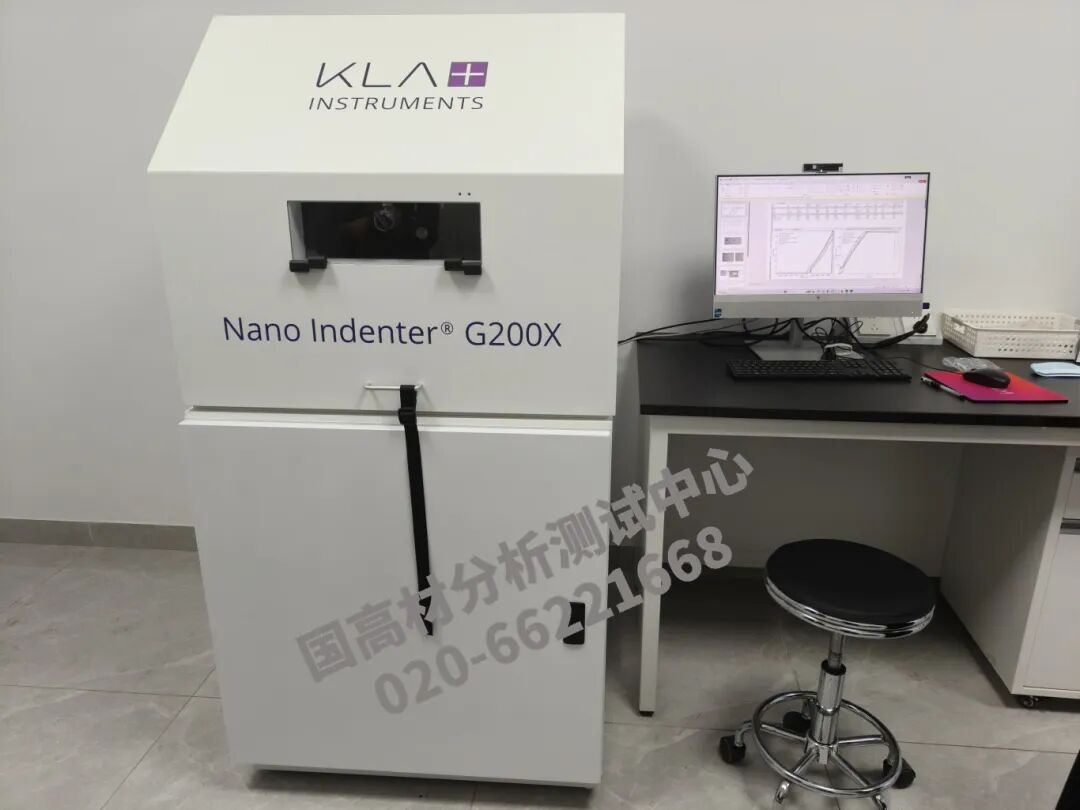

为了方便各研发团队与工艺工程师精准对接测试需求，我们将中心配备的 KLA Nano Indenter G200x 核心技术指标梳理如下：
最大压入载荷：500mN
载荷分辨率： 8 nN
最大压入深度：>500um
位移分辨率：< 0.02pm
最大划痕速度：≥500um/s
