PUE必须降至1.25以内！一文搞懂数据中心液冷液选型的核心性能指标
2026-05-25随着人工智能（AI）工作负载的加速增长和服务器密度的不断攀升，传统的风冷方式越来越难以满足性能和效率方面的需求 。液冷系统专为应对人工智能和高性能计算机架中常见的高热密度而设计 。此外，液冷还提供了一种更节能的替代方案，可以帮助运营商将冷却相关的能耗降低 40% 以上，同时实现超低的电源使用效率（PUE） 。
近年来，我国在绿色算力领域的政策监管持续收紧。根据国家发改委、工信部等部门联合印发的最新《数据中心绿色低碳发展专项行动计划》，明确要求到2025年底，新建及改扩建大型和超大型数据中心电能利用效率（PUE）必须降至1.25以内，国家枢纽节点数据中心项目更是不得高于1.2 。这一硬性政策约束在当下的运行中已成为行业建设的刚性底线，极大地加速了数据中心温控系统从“传统风冷”向“高效液冷”的技术变革。
作为液冷系统的循环热交换介质，冷却液直接关系到服务器芯片、主板以及各类管路阀门的长效运行安全，被形象地称为算力中心的“血液” 。本文将结合行业前沿研究与测试数据，系统性探讨液冷模式分类、冷却液的关键物理与电气特性要求，以及如何构建科学的品质保障与日常运维监测体系。
根据冷却介质与发热器件的接触形式，数据中心主流液冷方式主要分为冷板式、浸没式和喷淋式三种。结合表1的划分，液冷技术可进一步细分为单相/双相冷板（DLC）与单相/双相浸没式液冷（Immersion）。

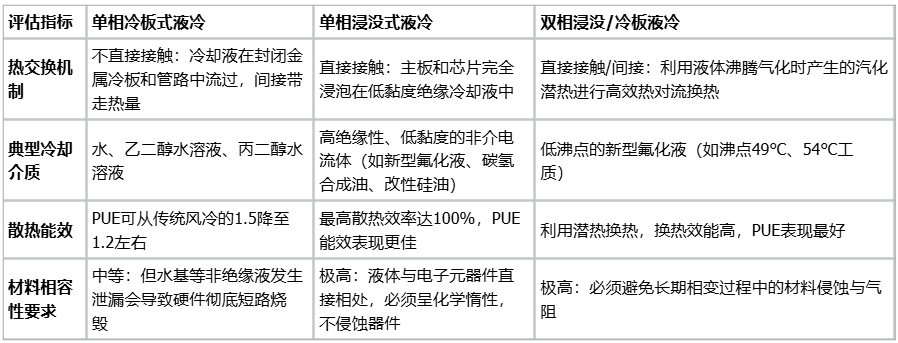

表1 数据中心主流液冷方式技术特性对比
在实际选型中，冷板式液冷由于不直接接触发热元件，常采用水基介质（如乙二醇水溶液）。然而，去离子水极易产生电化学反应，进而对焊接点产生严重侵蚀，在实际运行中，水冷系统接点出现渗漏的概率较高，存在安全隐患 。直接接触的浸没式和喷淋式液冷，必须绝对依赖高绝缘性、低介电常数的非介电液体。

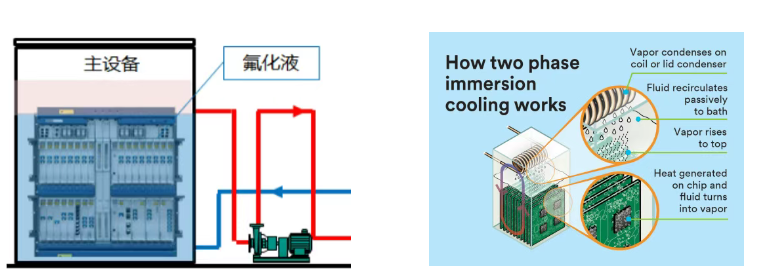

图1 单相浸没式液冷（左）与两相浸没液冷（右）示意图
为了严密评估冷却液在长期高温、高剪切力及复杂电介质工况下的衰变特征，确保算力设备在长期服役中万无一失，必须配置涵盖物理、热学、防泡及耐腐蚀特性的专用评测技术。
1. 控制气相热阻与循环泵气蚀
在喷淋式或高流速的泵循环液冷系统中，工作介质在管道和喷头中高速运动，受机械剪切和冲击作用极易卷入空气并产生泡沫。空气的导热系数极低，一旦产生的泡沫附着在发热芯片表面，会形成严重的气相热阻，导致芯片由于无法及时散热而发生瞬时过热烧毁。同时，大量气泡进入泵体后会引发气蚀效应，导致循环流量骤减、管道震动加剧及机械轴封等关键部件磨损。

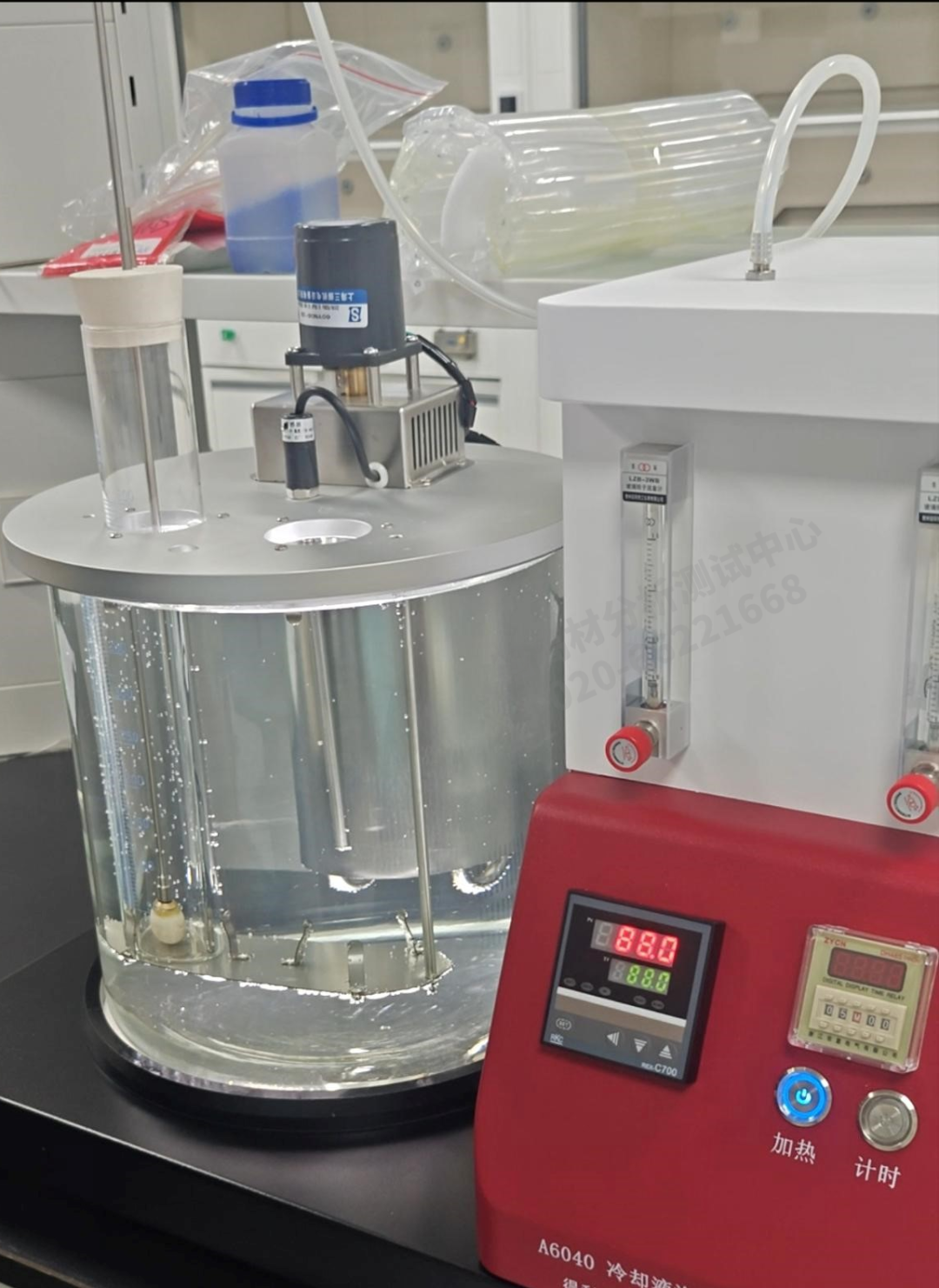

图2 冷却液泡沫倾向测定仪
为了严格评估冷却介质的抗泡倾向和消泡稳定性，研发及运维体系中广泛采用基于标准（如SH/T 0066或ASTM D1881）的鼓泡法进行高灵敏度测定。测试一般在88℃恒温下，通过标准气体扩散头向100 mL冷却液样品中以1 L/min的恒定流速通入空气，持续鼓泡5分钟，精密读取停止通气瞬间的最大泡沫体积（起泡倾向，国标要求不超过150 mL）及泡沫完全消失所需的时间（消泡时间，国标要求不超过5.0 s），以此作为筛选低发泡、高消泡性能冷却介质的关键红线。
2. 精准调控“单相”与“双相”换热的相变温区
平衡沸点直接决定了冷却液在系统运行过程中的相变临界状态与热力学表现。在单相液冷系统中，为了确保冷却介质在整个运行温区内维持纯液相状态，其平衡沸点通常需要高出系统最高工作温度（例如表2中专为单相浸没设计的SS-110，沸点为110℃），以防止其在芯片高热流密度区产生微小相变气泡进而引发局部热阻激增。

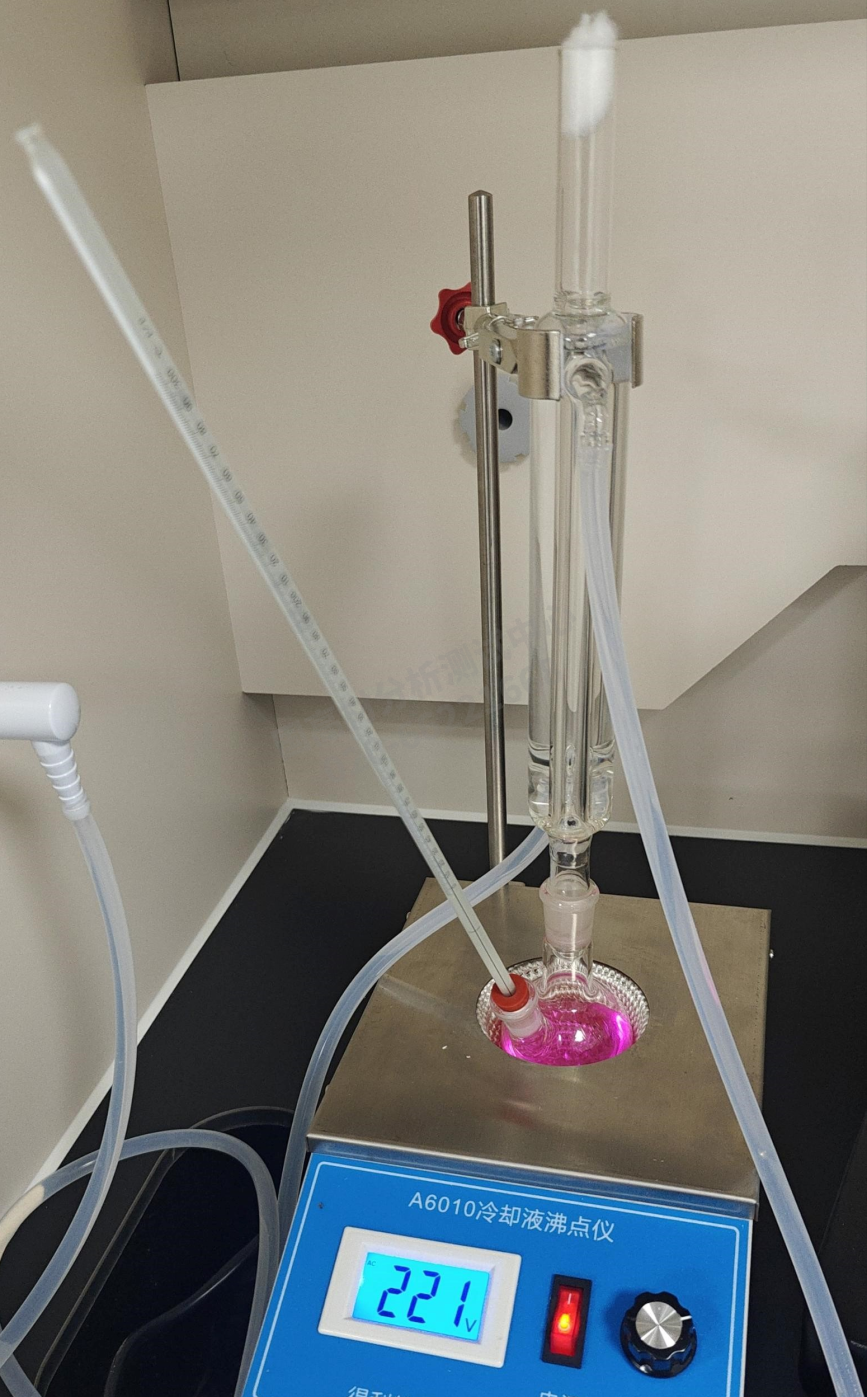

图3 冷却液沸点测定仪
而在双相液冷中，则是主动利用冷却介质沸腾气化时极高的汽化潜热进行高效换热，其沸点一般需精准控制在20℃至100℃的黄金温区内（如表2中的SS-49和SS-54，沸点分别为49℃和54℃），且在长期连续循环中不能发生温区漂移。因此，依据SH/T 0089标准建立的平衡沸点测定技术，对于精准把控流体的物理相变生死线、保障整个换热系统的热平衡稳定起着决定性作用。

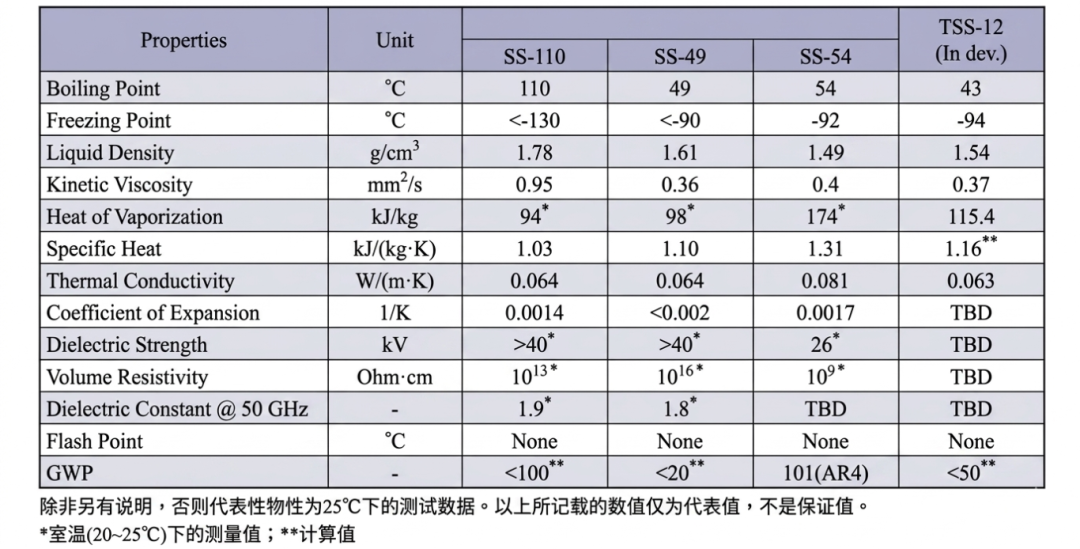

表2 冷却液物性表
3. 严防低温环境下的结冰膨胀与系统阻力过载
对于部署在严寒地区户外边缘场景的算力机房，或在冬季仓储和物流运输阶段，冷却介质的结冰和低温流动性能直接关系到整个液冷系统的机械结构安全。对于水-乙二醇等冷板式液冷工质，一旦配比不当并在低温下结冰，液体凝固带来的体积膨胀会直接胀裂金属冷板内的微通道和管阀部件；而对于绝缘油类或高黏度氟化液介质，低温下其运动黏度若呈指数级飙升，则会导致循环泵启动阻力过大甚至电机直接过载烧毁。

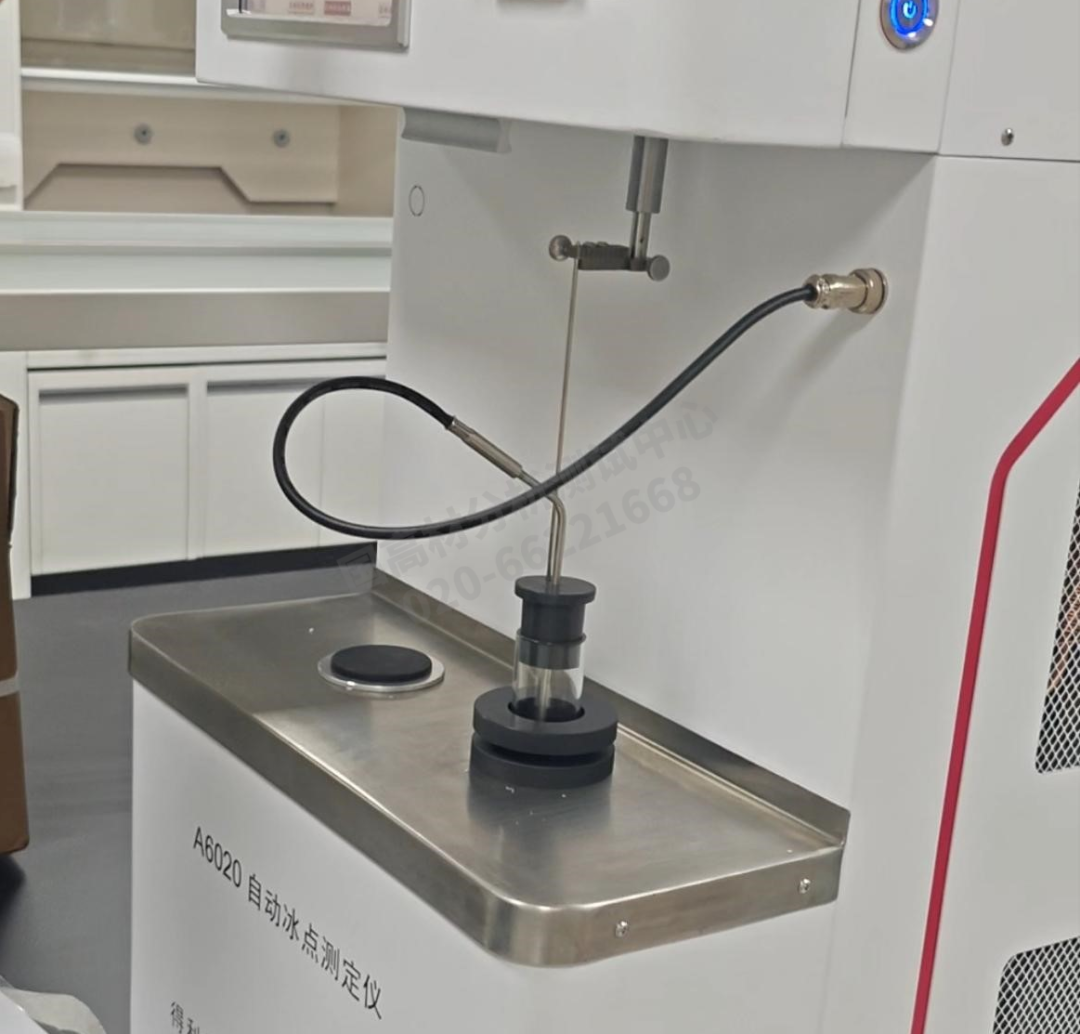

图4 自动冰点测定仪
通过基于SH/T 0090或ASTM D1177标准的自动冰点测定技术，能够在程序降温过程中精确捕捉液体结晶时释放热量所产生的放热平台（温度拐点），从而精准划定流体可耐受的极端低温下限，为数据中心在恶劣气候条件下的安全平稳启动提供有力数据支撑 。
4. 抑制异种金属界面的电化学腐蚀与材料变质
液冷机箱与循环管网中集中了紫铜、黄铜、不锈钢、铝合金、锡铅焊料等多种异种金属，极易在高温与流体介质作用下发生复杂的接触电化学电偶腐蚀。如果冷却介质的材料相容性或化学稳定性不佳，在长期受热和水分、空气作用下极易裂解并释放酸性离子，使得液体酸值升高，进而对铜板和电介质结构件产生大面积的均匀腐蚀或局部点蚀 。
根据标准的静态模拟浸泡试验（如SH/T 0085或ASTM D1384），将异种金属试片组装成试片束完全浸没在静态高温冷却介质中，可有效量化其腐蚀和变质程度。在表3中，针对新型低GWP氟化液进行的材料相容性评估结果显示，将各测试金属片与树脂橡胶试样置于对应流体的设计温度下连续静态浸泡7天，各材料的体积或重量变化率均保持在1%以下（评级为A），充分验证了其优异的化学惰性与基材防腐相容性。

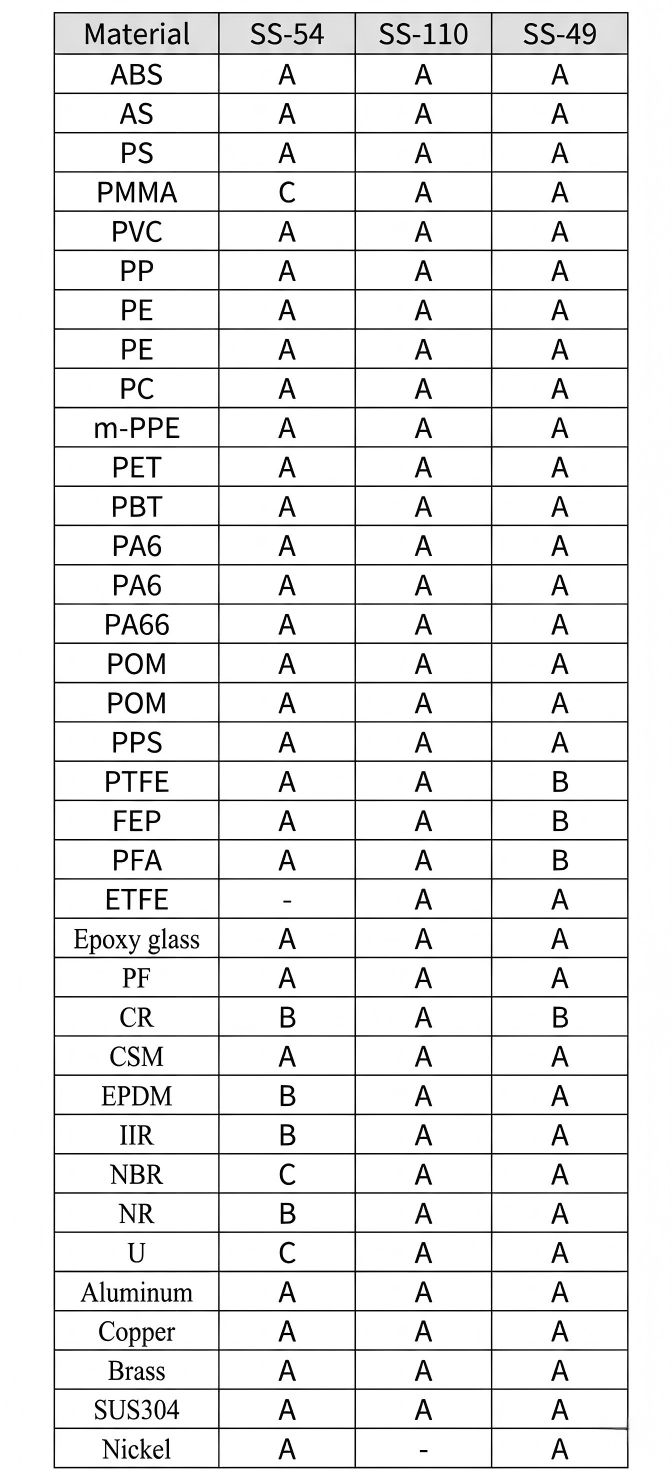

表3 材料相容性评估
5. 抵御流体高紊流冲刷带来的流动加速腐蚀与长期热稳定性衰减
静态无腐蚀并不意味着在实际动态工况下依然安全，高速流场下的冲刷磨损腐蚀与长期受热稳定性是液冷长效运维面临的更严苛考验。在实际运行中，冷却液在循环泵的推动下在冷板微通道中高速流动，二次侧管内流速通常处于1.5 m/s至2.1 m/s。如此高的高速紊流冲刷会产生强大的动能剪切应力，物理剥离金属表面的天然保护钝化层（如铜表面的Cu2O膜），暴露出新鲜的金属基体进而被加速冲刷与氧化，这种流动加速腐蚀（FAC）是导致管壁变薄甚至穿孔泄漏的主因。
利用动态腐蚀模拟技术（如SH/T 0088或ASTM D2570标准），使介质在88℃高温、大流量紊流（1.3至1.6 L/s）下连续循环冲刷1064小时，能有效评估缓蚀剂在冲刷状态下的防腐自愈寿命。
与此同时，流体的长期热化学稳定性同样不容忽视。根据表4（长期热稳定性测试数据）所示，该新型低GWP系列产品在SUS密闭容器中经受80℃（SS-54、SS-49）和100℃（SS-110）的高温连续受热长达12个月后，其纯度始终保持在99%以上，且热分解产生的有害游离氟离子检测浓度均低于0.1 ppm，几乎不发生任何热分解，热化学稳定性极佳。

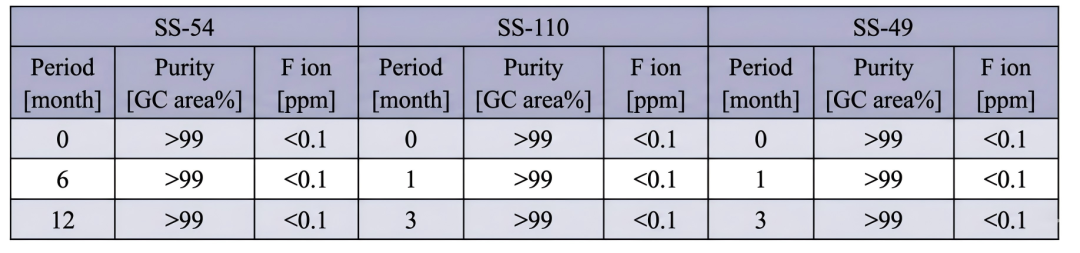

表4 新型低GWP环保型氟化液系列热稳定性测试结果

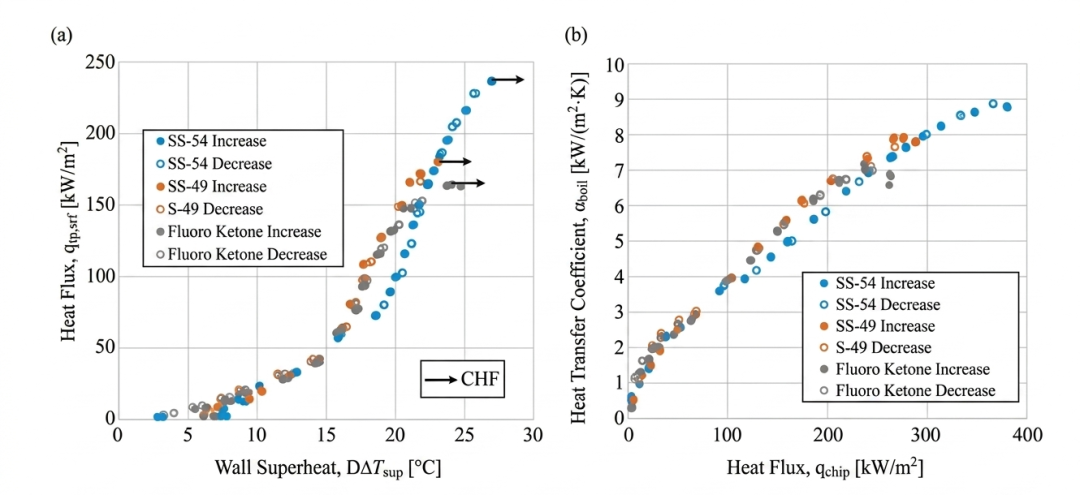

图5 沸腾曲线与沸腾传输率的试验结果
（a）沸腾曲线，（b）传热率
结合附件图5的沸腾曲线与传热系数测试，其沸腾热传输速率及临界热通量（CHF）表现均优于传统氟化酮，充分印证了其在极限动态环境中的传热安全性与长效稳定性。
液冷系统的安全闭环不仅依赖前期的精确选型，更需要通过周期性的常规检测和数据监控来实现风险早发现与隐患早消除。根据行业标准 YD/T 3982-2021《数据中心液冷系统冷却液体技术要求和测试方法》，日常运维中建议每季度或每半年进行一次核心运行参数的测定与管控。

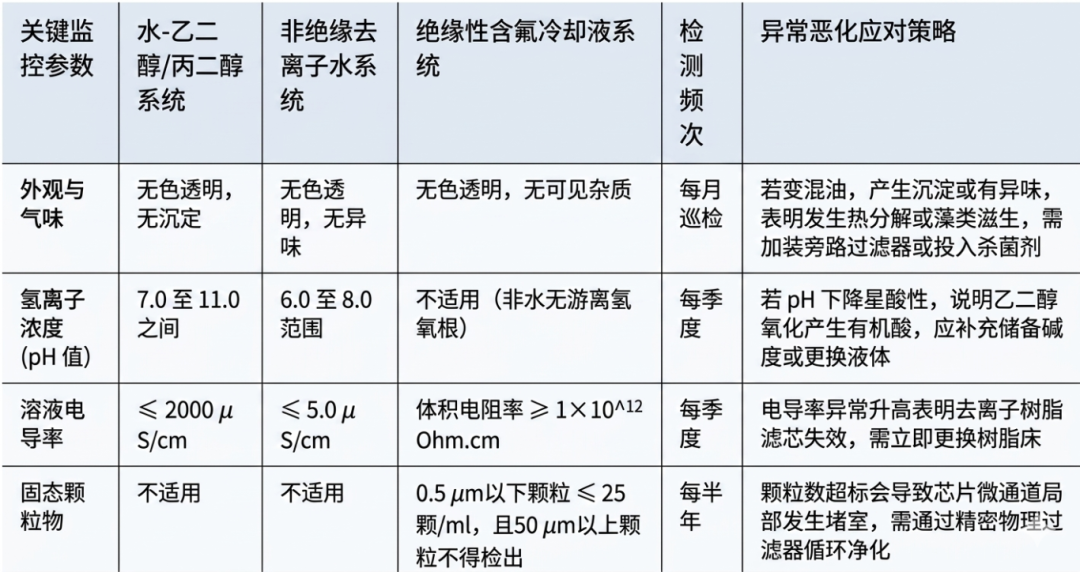

表5 算力中心冷却液日常运行监控与控制限值规范
在系统监控设计上，液冷机柜、二次侧管路和CDU下方应设置挡液围堰，并部署基于精密模数转换器（ADC，如ADS1015）的电阻式漏液检测传感器。当冷却液泄露接触到传感器时，ADC通过捕获电阻变化触发一级报警；同时结合集成在管路中的压力传感器进行压力瞬变监控，系统一旦识别到由于管路破裂导致的压力骤降，可立即触发联动机制关闭循环泵，防止事故扩大。
绿色低碳不仅是算力中心的发展理念，更是必须达成的政策红线。在“以液代风”的算力大潮中，高品质、高稳定的冷却介质是确保高热密度机架长效运行的基础。冷却液的防泡性能、沸/冰点温区、静/动态相容性及长期热稳定性，共同构成了其在流体传质、热力学相变及材料兼容上的性能边界。
我们实验室专注于构建一站式冷却液全生命周期品质评测平台。通过配备高精密的设备，严格执行YD/T 3982-2021等国家与行业权威标准，能够为冷却液制造商和算力中心运营商提供精准、全面的物理指标测定、动态相容性评估及在线监测技术支持，协同守护低能耗、超低PUE算力中心的长期稳健运行。
GB 29743.2-2025电动汽车冷却液腐蚀测定标准解读与服务能力介绍
深度解读：GB 29743.2-2025《机动车冷却液 第2部分：电动汽车冷却液》
