在新能源汽车狂飙突进的今天，动力电池不仅是整车的"心脏"，更是决定续航和生死的绝对核心。但你可能不知道，从一堆粉末到最终装车，一块合格的电池要跨越多少道"生死线"。为了确保每一块出厂的电池都不留隐患，行业内早已建立起一套极其严苛的全生命周期质控体系。今天，我们就来扒一扒这套防线的核心内幕。

电池能跑多远，安不安全，早在"基因"层面就注定了。材料级的深度体检是品质管控的"源头工程"。

一，材料级评价分析

1.1 正负极粉体与微观结构

粉体材料的粒度分布和比表面积直接决定了能量密度。通过形貌分析（SEM）与晶体结构分析（XRD），我们能像照X光一样看清材料的微观结构，提前规避影响电化学稳定性的杂质相。

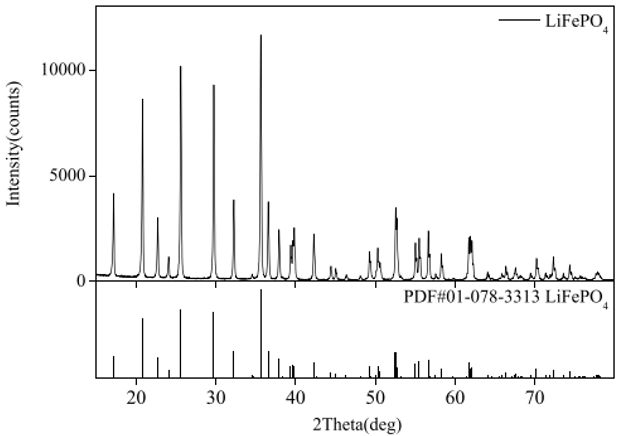

【案例：掺Al磷酸铁锂正极材料的XRD表征】

在对高性能磷酸铁锂正极材料的研究中，通过XRD对掺杂Al元素的材料进行分析。测试显示衍射峰形尖锐，材料结晶度良好。进一步分析发现物相为纯相的橄榄石结构，无明显杂质相，证明掺杂的Al元素已以固溶体形式进入晶格。这种晶格层面的稳定性增强，能有效缓解充放电中的体积膨胀，延长循环寿命。

1.2 电解液与隔膜测试

电解液是电池的"血液"，水分与游离酸含量必须严格控制，否则会产生气体导致电池鼓胀。而隔膜作为隔离正负极的屏障，其穿刺强度和高温热收缩率直接关系到电池是否会发生内短路。

二，电芯级性能测试

电芯组装好后，第一步就是要摸清它的"真实脾气"和性能底线。

2.1 基础性能与循环寿命

除了测试基础的额定容量和内外阻，最熬人的就是寿命测试。在常温、高温及低温环境下进行充放电循环，能精准识别电芯的容量衰减趋势。

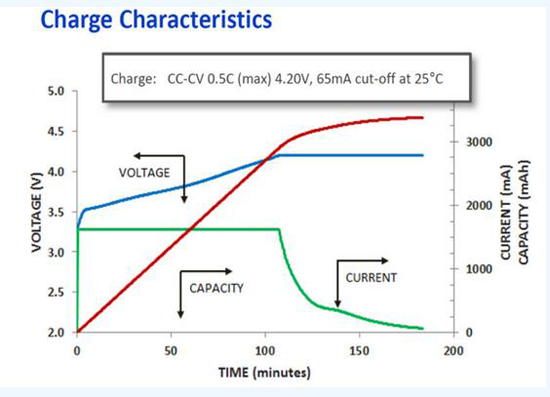

【案例：动力电池循环寿命测试与SOH估算】

在针对三元锂电芯的循环评估中，测试人员将标准容量测试与脉冲功率性能测试结合。通过记录不同循环阶段的电压-时间曲线，分析1C倍率下的容量释放情况。利用计算得出的容量保持率来评估自放电特性和健康状态（SOH），为后续电池管理系统（BMS）的算法提供了关键参数。

2.2 复杂工况模拟

通过把实际行驶过程中的电流工况曲线（如CLTC）直接导入测试系统，观察电芯在复杂动态负荷下的抗极化能力，这是验证大功率充放电最直观的手段。

三，模组与PACK级测试

当几百个电芯组装成庞大的电池包（PACK）后，考验的就是整体的协同作战和防护水平了。

3.1 电气控制与气密性

BMS功能验证是这里的重头戏，它决定了电池系统的大脑是否聪明。同时，由于电池包常年挂在车底，气密性检测（如氦检）是防止水分入侵的最后一道防线。

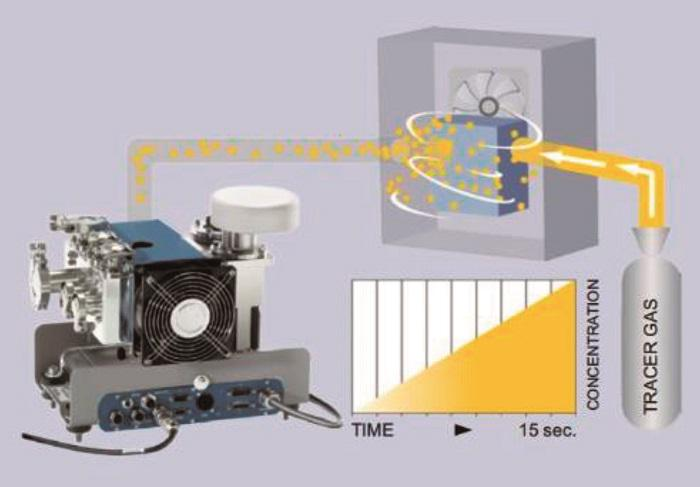

【案例：动力电池PACK气密性氦检技术应用】

氦气作为惰性气体，具有极小的分子直径，能轻易穿透微小的漏孔。在PACK密封性检测中，采用氦检系统可以实现极高灵敏度的漏点监测，确保电池包在全寿命周期内防止水分入侵及电解液外泄。

3.2 机械可靠性与振动仿真

颠簸、冲击、跌落，电池包必须抗造，现代工程师不仅做实物跌落，还会用高精度的仿真软件提前探雷。

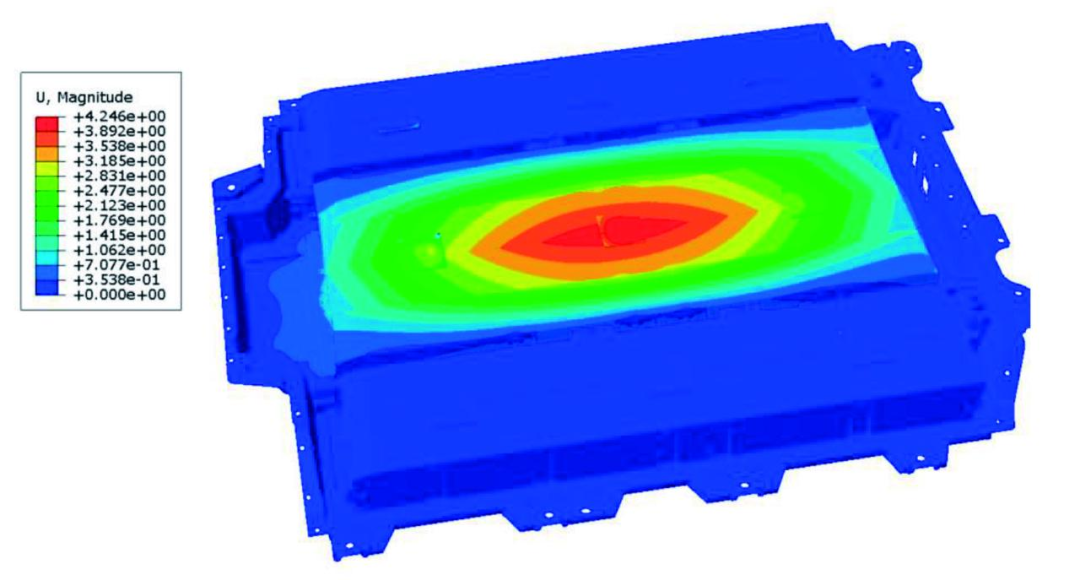

【案例：电池包随机振动强度仿真与结构优化】

在某圆柱电池PACK研发中，通过仿真软件对Z方向随机振动工况进行分析，发现下壳体最大应力达130MPa，超出安全准则极限。技术团队对应调整，在模组下端增加胶粘环氧树脂板，显著提升了结构刚度，使最大应力暴降至49MPa，完美满足可靠性要求。

四，安全与滥用测试

这是新能源汽车准入的"一票否决"项。手段极其残暴，目的只有一个：模拟最坏的情况。

4.1 机械滥用：极限针刺

针刺测试被公认为电池安全测试领域的"珠穆朗玛峰"，钢针直接刺入内部引发短路，瞬间爆发的热量极其恐怖。

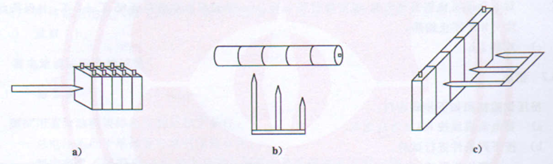

【测试方法】

对充满电的单体电芯用直径5~8 mm的耐高温钢针（针尖圆锥角度为45°~50°，针的表面光洁，无锈蚀、氧化层及油污），以20~30mm/s的速度，从垂直于电池极板方向贯穿，贯穿位置靠近所刺面的几何中心，钢针停留在蓄电池中，观察1小时。

对充满电的模组用直径6~8 mm的耐高温钢针（针尖圆锥角度为45°~50°，针的表面光洁，无锈蚀、氧化层及油污），以20~30mm/s的速度，从垂直于电池极板方向，依次贯穿至少3个单体蓄电池（钢针停留在蓄电池中），观察1小时。

4.2 热滥用与火烧测试

将电池包直接架在火上烤，考察电芯在极端外部热源下的坚挺程度。

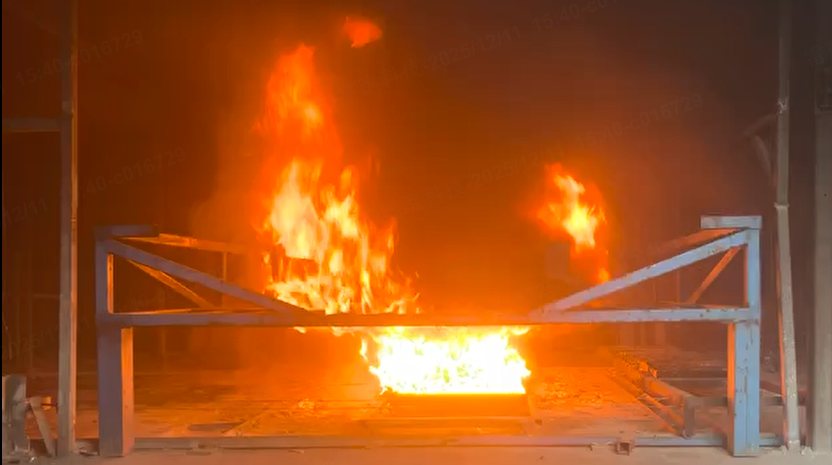

【检测案例：电池外部火烧试验】

某电池在试验中经受了直接燃烧105秒和间接燃烧90秒的严苛考验，远超国家标准。静置24小时后未起火、未爆炸，展现了极为变态的热安全防护能力。

五，深度失效分析

不怕出问题，就怕找不到原因。当电池鼓胀、短路或热失控时，深度失效分析就是揪出幕后黑手的终极武器。

5.1 3D CT扫描与微观取证

不开壳也能"确诊"！工业CT能直接透视内部异物或极片褶皱。如果在手套箱内解剖，SEM和XPS还能精准锁定锂枝晶的生长轨迹。

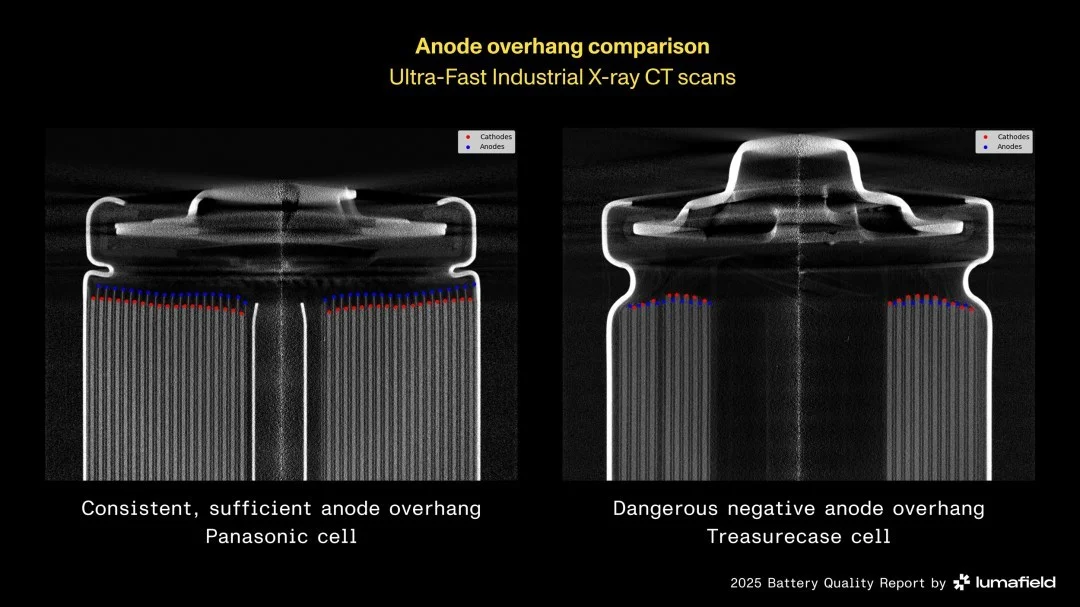

【案例：品牌与廉价电芯的"负极悬垂"缺陷分析】

通过CT扫描电芯，研究人员发现部分廉价假冒电池存在"负极悬垂"致命缺陷。如果负极未能完全包裹正极，暴露的正极边缘会疯狂促长锂枝晶，最终刺穿隔膜引发内短路起火。这种微观级别的制造缺陷，只有高精度CT能让其无所遁形。

5.2 老化溯源与晶格分析

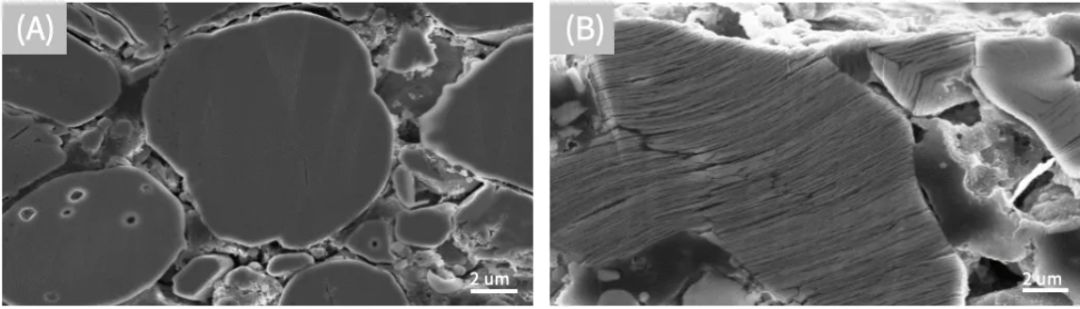

【检测案例：浮充失效后钴酸锂颗粒的机械破碎】

对高压浮充失效极片进行SEM截面分析，观察到钴酸锂颗粒出现了明显的裂缝和层状结构坍塌。这揭示了长时间高压导致晶格应力累积，裂纹加速了电解液渗透，是电池容量骤降的主因。

六，结语：国高材一站式服务方案，为您的电池品质兜底

在这个高标准的测试清单中，前四项（材料、电芯、PACK、安全）是确保产品"能用且合格"的标准动作；而第五项（失效分析）则是帮助企业彻底弄懂"为什么不好用"以及"如何变得更好"的核心研发武器。

如果您正在为电池材料的研发验证、生产过程的质量把控，亦或是复杂的终端失效客诉而头疼，国高材分析测试中心将为您提供完美的动力电池一站式服务方案！

依托顶尖的工业高精度3D CT、AFM、TEM、SEM、XRD、GC-MS等高端表征设备阵列，以及资深的专家分析团队，我们不仅能帮您高效完成从源头粉体材料到PACK系统级的全套性能摸底，更是深度失效分析领域的"破壁人"。无论是排查微观的"负极悬垂"隐患，还是对热失控产气进行精准溯源，国高材都能帮您直击"病灶"，赋能工艺迭代。

出海不留患，品质不盲盒。让国高材为您的高品质动力电池保驾护航！

深度解读：GB 29743.2-2025《机动车冷却液 第2部分：电动汽车冷却液》

原子力显微镜（AFM）在电池电极层的表征应用

利用DSC/TGA精准评估正极材料热稳定性，筑牢动力电池安全防线
